Angeboten wird ein Test- und Experimentierboard für den I²C-Bus. Das Board ist bestückt mit einem SAA1064A und zwei 2stelligen 7-Segment-LED-Anzeigen. Die I²C-Slave-Adresse lässt sich bequem per DIP-Switch einstellen von 70h - 76h (8-bit) bzw. 38h - 3Bh (7-Bit ohne R/W). So können bis zu vier dieser Boards parallel betrieben werden.

I2C 4Digit LED Board

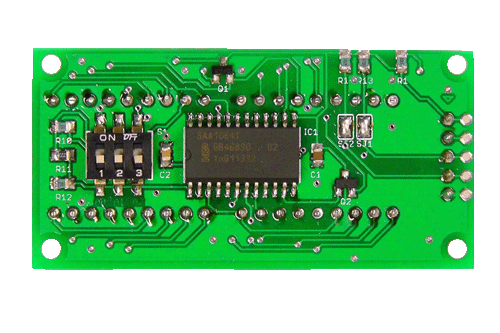

Auf der Rückseite des Board befinden sich Lötjumper (SJ1, 2) zum Deaktivieren bzw. Aktivieren der I²C-Abschluss-Widerstände (4,7kOhm). Der SAA1064A bietet viele verschiedene Möglichkeiten der Anzeige. Jedes Segment inkl. Dezimalpunkt kann einzeln angesteuert und gedimmt werden. Auch einige Sonderzeichen und eigene Symbole können somit dargestellt werden. An JP1 ist eine 5polige Stiftleiste bestückt, an der die

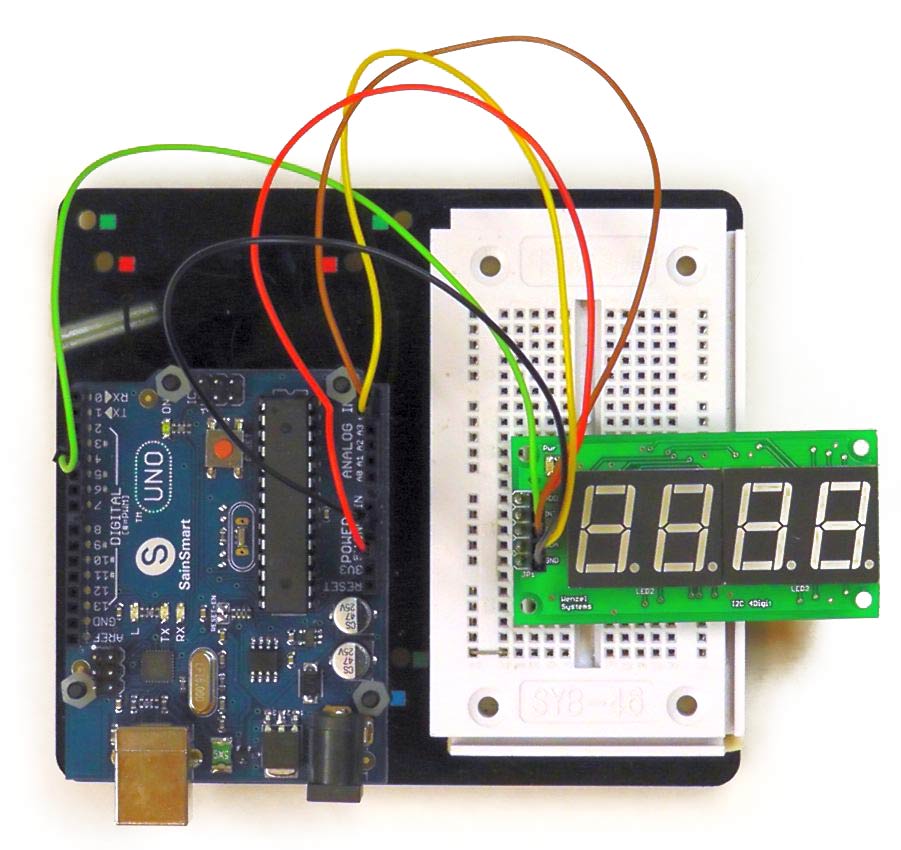

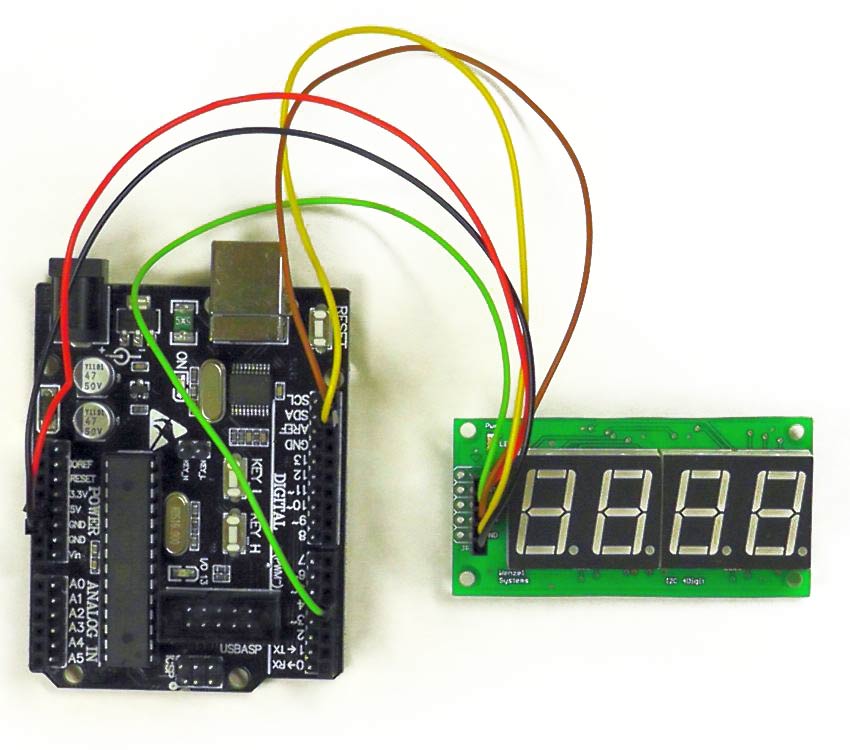

Versorgungsspannung von 5Volt und die I²C-Busleitungen angeschlossen werden können. Für den Einsatz der Platine auf einem Breadboard bietet sich die Bestückung einer zweiten Stiftleiste (nicht im Lieferumfang) von der Rückseite an. Damit eignet sich dieses Test- und Experimentierboard hervorragend zur Ausgabe von Messwerten oder Zeiten in Mikrokontroller-Anwendungen, wie mit dem Arduino oder auch Raspberry Pi.

Es werden dafür nur zwei Portleitungen benötigt. Beispiele dafür finden sich z. B. unter dem Stichwort "SAA1064" auf vielen einschlägigen Webseiten.

BESTELLUNG
I²C 4Digit LED ►

DOWNLOADS
----------------------------------------------
▼ DATENBLATT   SAA1064
▼ BEISPIELCODE  für Arduino
