Angeboten wird ein Test- und Experimentierboard für den SPI-Bus. Das Board ist bestückt mit einem Maxim MAX6675ISA.

Der MAX6675 wandelt die Thermospannung eines Temperaturfühlers Typ-K (NiCr-Ni) bis 1024°C und gibt diesen Wert mit 12-bit, 0,25°C-Auflösung über die SPI-Schnittstelle aus.

SPI MAX6675 K-Typ Board

An SV1 ist eine 6polige Stiftleiste bestückt, an der die Versorgungsspannung von 3-5Volt und die SPI-Busleitungen angeschlossen werden können.

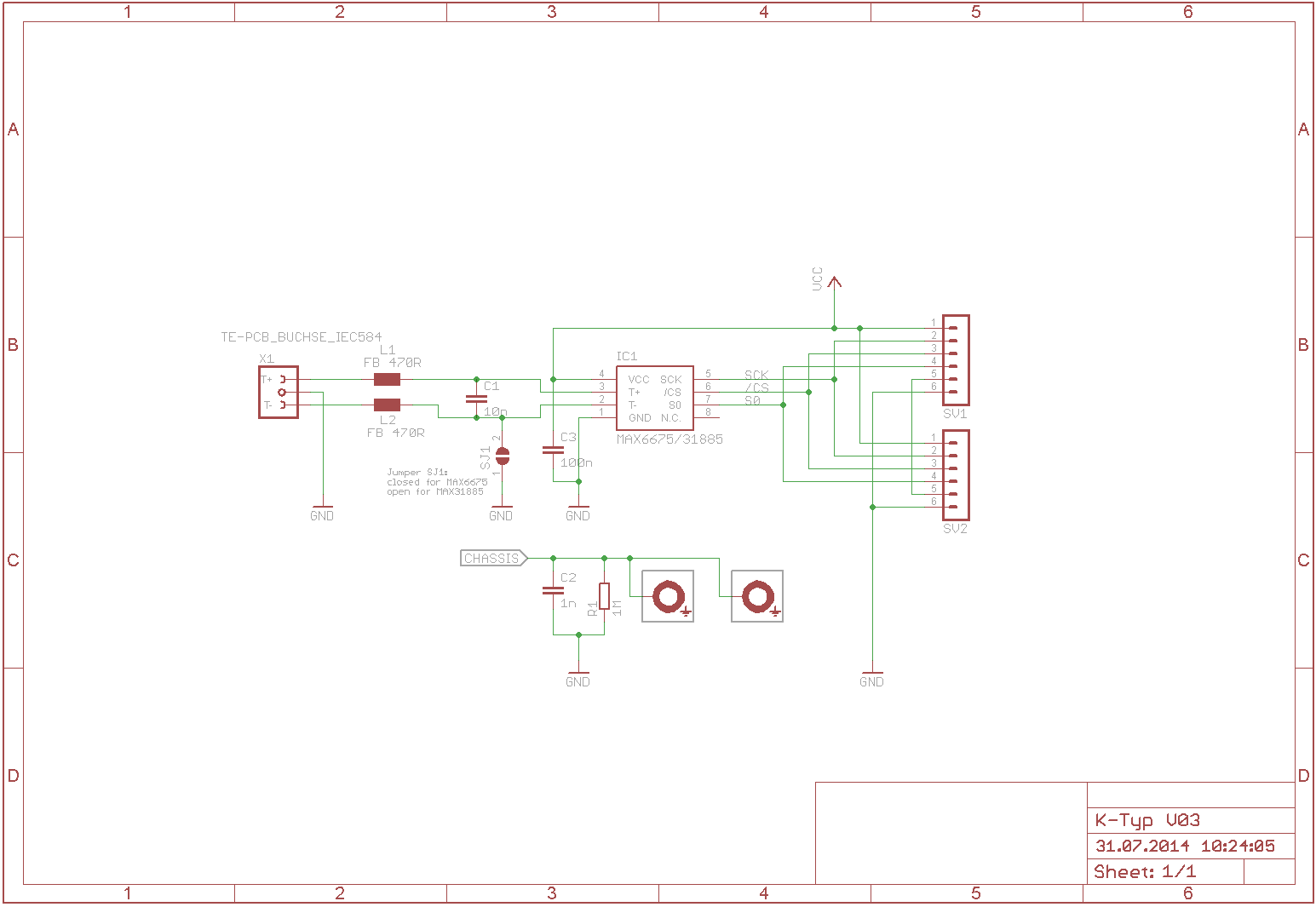

Für den Einsatz der Platine auf einem Breadboard bietet sich die Bestückung einer zweiten Stiftleiste (nicht im Lieferumfang) an SV2 von der Rückseite an. Der Eingang des MAX6675 ist mit einem Entstörglied beschaltet.

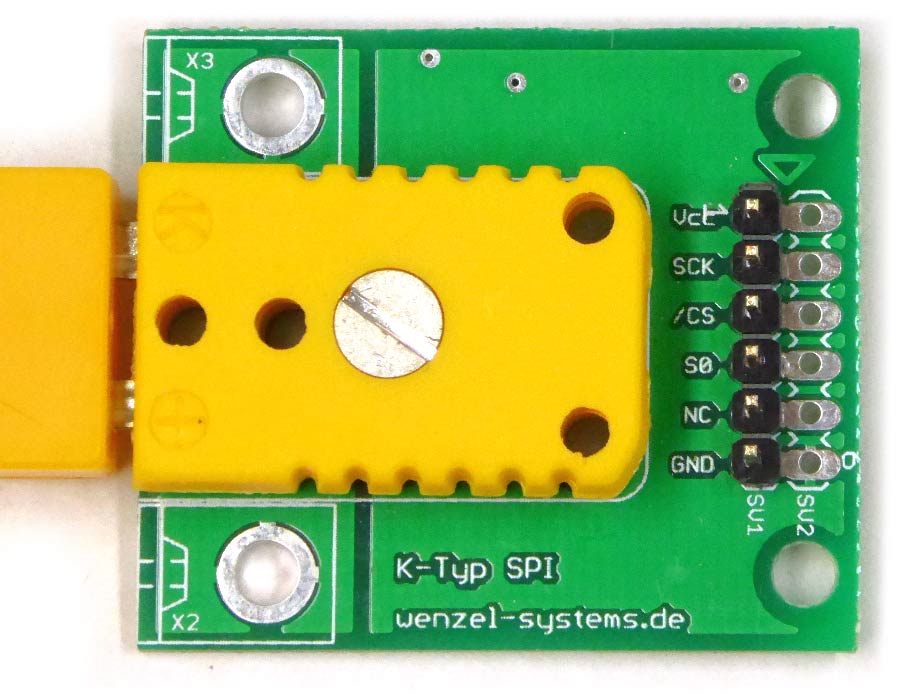

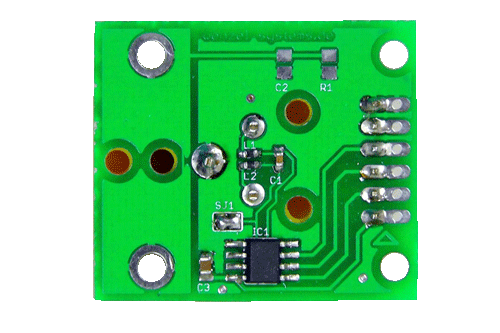

An die gelbe Thermoelementbuchse kann ein K-Typ-Fühler direkt angeschlossen werden und ist damit auch verpolsicher kontaktiert. Bei Bedarf können R1 und C2 bestückt werden, um eventuelle elektrostatische Ladungen abzuleiten. Es befinden sich Befestigungsbohrungen seitlich des Steckers, um gegebenenfalls Winkel für eine Frontplattenmontage anbringen zu können.

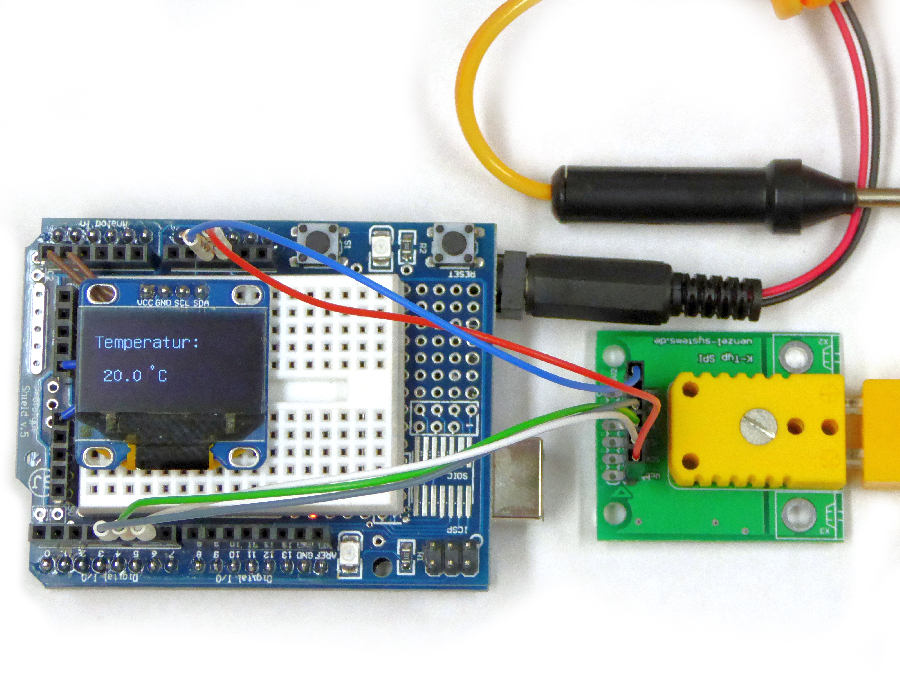

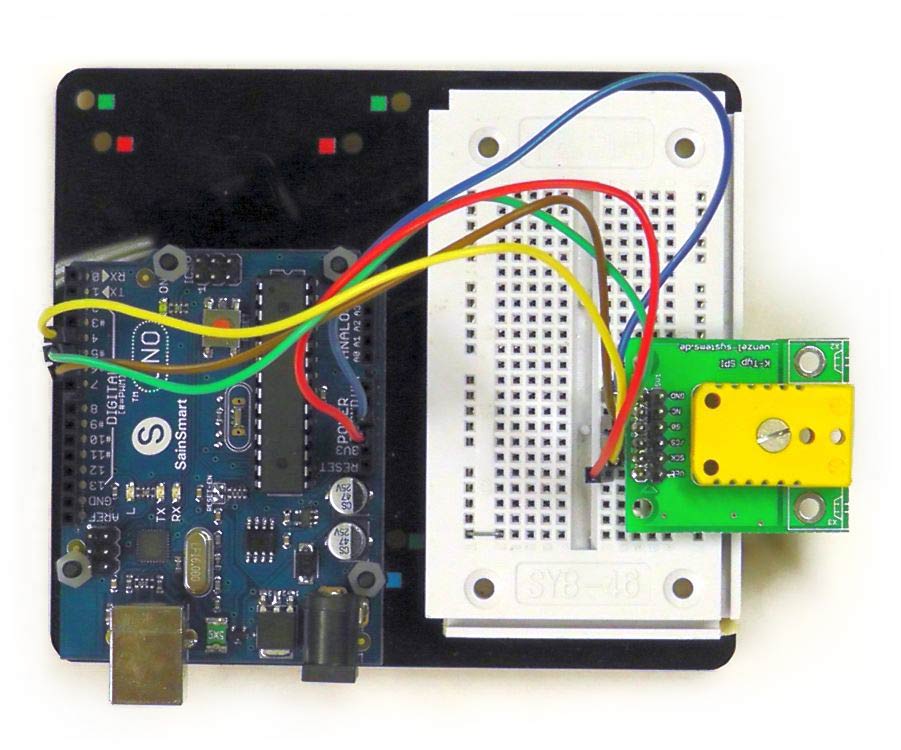

Damit eignet sich dieses Test- und Experimentierboard hervorragend zur Messung von Temperaturen in Mikrokontroller-Anwendungen, wie mit dem Arduino oder auch Raspberry Pi. Es werden dafür nur zwei Portleitungen benötigt. Beispiele dafür finden sich z. B. unter dem Stichwort "MAX6675" auf vielen einschlägigen Webseiten.

BESTELLUNG
SPI MAX6675 K-Typ ►

DOWNLOADS
----------------------------------------------
▼ DATENBLATT   MAX6675
▼ BEISPIELCODE  für Arduino

Dieses Board gehört zu einer ganzen Palette von Test- und Experimentierboards. Modulen, Adaptern und Anschlusskabeln rund um unsere Gerätefamilien (zu finden in unserem eBay-Shop).
Dort finden Sie auch tolle Ideen zur Stromversorgung Ihrer Kamera im Auto, über Akkupacks, Autobatterien, Solarzellen und vieles mehr!

I2C und SPI Module auf Breadboard mit CoPiino auf Raspberry Pi
